Диаграмма зависимостей для группы UDP

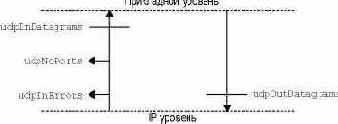

Рисунок 25.10 Диаграмма зависимостей для группы UDP.




Эта диаграмма показывает, что количество UDP датаграмм, доставленных приложению (udpInDatagrams), можно получить как количество UDP датаграмм, доставленных от IP к UDP, минус udpInErrors, минус udpNoPorts. Количество UDP датаграмм, доставленных в IP (udpOutDatagrams), это количество, переданное в UDP от приложения. Можно сделать вывод, что udpInDatagrams не включает в себя udpInErrors или udpNoPorts.

Эти диаграммы были использованы в процессе разработки MIB, для проверки того, что все пути данных для пакета были учтены. [Rose 1994] показывает диаграммы зависимостей для всех групп в MIB.
