Тайм-ауты и повторные передачи TCP


Поток данных от сервера к клиенту в примере Rlogin



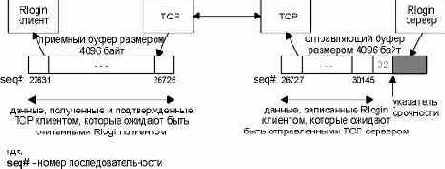

Рисунок 26.6 Поток данных от сервера к клиенту в примере Rlogin.




Затемненная часть отправляющего буфера это неиспользуемая часть буфера размером в 4096 байт. На рисунке 26.7 приведена временная диаграмма для этого примера.

В сегментах 1-3 сервер отправляет клиенту сегменты полного размера. Подтверждение (ACK) в сегменте 4 всего лишь объявляет окно равное 1024, потому что вывод остановлен: так как клиент не может писать на терминал, он не может читать из сети. Сегмент 5 не полного размера, а ACK в сегменте 6 объявляет только оставшееся пространство в приемном буфере, размер премного буфера составляет 4096 байт. Клиент должен объявить окно размером 349 байт, потому что если он объявит окно равное 0 (как мы ожидаем, основываясь на алгоритме избежания "глупого окна", глава 22, раздел "Синдром "глупого" окна"), это приведет к тому, что правая граница окна сдвинется влево, что не должно произойти (глава 20, раздел "Изменение размера окна"). Так как сервер не может отправить буфер полного размера, когда он принимает сегмент 6, он прибегает к алгоритму предотвращения "глупого окна", не посылая ничего, при этом устанавливается устойчивый таймер (5 секунд). Когда таймер истекает, отправляется 349 байт (сегмент 7), и так как вывод клиента все еще остановлен, подтверждение в сегменте 8 объявляет окно равное 0.

В этот момент мы вводим символ прерывания, который передается в сегменте 9. Все еще объявлено окно равное 0. Когда Rlogin сервер получает символ прерывания, он передает его приложению (cat), и приложение прекращает свою работу. Так как приложение было остановлено вводом символа прерывания с терминала, его вывод сбрасывается и это передается серверу Rlogin. Это заставляет сервер посылать команду "очистить вывод" клиенту с использованием режима срочности TCP. Мы видим это в сегменте 10. Обратите внимание, что командный байт 0x02 имеет номер последовательности 30146 (указатель срочности минус один). Перед командным байтом находится 3419 байт (номера последовательности 26727:30145), они буферизированы сервером и сервер собирается их отправить.

Сегмент 10, с уведомлением срочности, содержит следующий байт данных, который передается от сервера клиенту (номер последовательности 26727). Он не содержит командный байт "очистить вывод". Сервер может послать этот единственный байт в сегменте 10 (глава 22, раздел "Пример"), так как отправитель всегда может проверить, закрыто ли окно, отправив 1 байт данных. TCP модуль клиента немедленно отвечает сегментом 11 с нулевым окном, однако прием уведомления о срочности в сегменте 10 заставляет TCP модуль клиента уведомить Rlogin клиента, что удаленный конец соединения вошел в режим срочности.
