Сообщения вызова процедуры RPC в формате UDP датаграммы

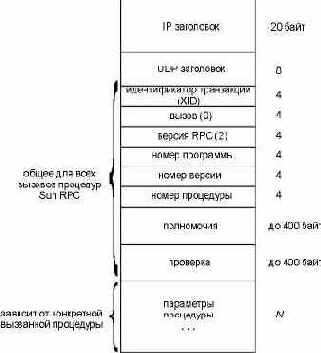

Рисунок 29.1 Сообщения вызова процедуры RPC в формате UDP датаграммы.




Стандартные IP и UDP заголовки показаны раньше (рисунок 3.1 и рисунок 11.2). Все, что следует после UDP заголовка, определяется пакетом RPC.

Идентификатор транзакции (XID - transaction ID) устанавливается клиентом и возвращается сервером. Когда клиент получает отклик, он сравнивает XID, возвращенный сервером, с XID отправленного запроса. Если они не совпадают, клиент отбрасывает сообщение и ожидает прихода следующего. Каждый раз, когда клиент выдает новый RPC, он меняет XID. Однако если клиент передает RPC повторно (если отклик не был получен), XID не меняется.

Переменная call равна 0 для вызова и 1 для отклика. Текущая версия RPC (RPC version) равна 2. Три следующие переменные, номер программы (program number), номер версии (version number) и номер процедуры (procedure number), идентифицируют конкретную процедуру, которая должна быть вызвана на сервере.

Полномочия (credentials) идентифицируют клиента. В некоторых примерах это поле остается незаполненным, а в других здесь можно встретить цифровой идентификатор пользователя и идентификатор группы к который он принадлежит. Сервер может заглянуть в полномочия и решить, обработать ли запрос или нет. Проверка (verifier) используется для защищенного RPC (Secure RPC), которое использует DES шифрование. Несмотря на то, что поля полномочий и проверки это поля с переменной длиной, их длина передается как часть поля.

Дальше следуют параметры процедуры. Их формат зависит от того, как приложение определяет удаленную процедуру. Как получатель (server stub) узнает размер параметров? Так как используется UDP, размер параметров можно рассчитать как размер UDP датаграммы минус длина всех полей вплоть до поля проверки. Когда вместо UDP используется TCP, понятия фиксированной длины не существует, так как TCP это поток байтов без разделителей записей. В подобном случае, между TCP заголовком и XID появляется 4-байтовое поле длины, из которого приемник узнает длину RPC вызова в байтах. Это позволяет, если необходимо, послать сообщение вызова RPC в нескольких TCP сегментах. (DNS использует подобную технику; упражнение 4 главы 14.)

На рисунке 29.2 показан формат RPC отклика. Он отправляется от server stub к client stub, когда удаленная процедура завершает свою работу.
