Тайм-ауты и повторные передачи TCP


Значения cwnd и номера отправляемых последовательностей при передаче данных

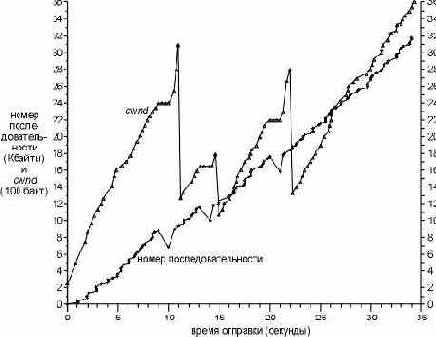

Рисунок 21.10 Значения cwnd и номера отправляемых последовательностей, при передаче данных.




Номер сегмента

(рисунок 21.7)

Действие Переменная
Отправлено Получено Комментарий cwnd ssthresh
58 ACK 6657 подтверждение новых данных 2426 512
59 8705:8961(256)
60 ACK 6657 дублированный ACK номер 1 2426 512
61 ACK 6657 дублированный ACK номер 2 2426 512
62 ACK 6657 дублированный ACK номер 3 1792 1024
63 6657:6913(256) повторная передача
64 ACK 6657 дублированный ACK номер 4 2048 1024
65 ACK 6657 дублированный ACK номер 5 2304 1024
66 ACK 6657 дублированный ACK номер 6 2560 1024
67 8961:9217(256)
68 ACK 6657 дублированный ACK номер 7 2816 1024
69 9217:9473(256)
70 ACK 6657 дублированный ACK номер 8 3072 1024
71 9473:9729(256)
72 ACK 8961 подтверждение новых данных 1280 1024
